雖然大家都說機殼CP值是最高的，因為不容易壞掉，但是我的機殼因為使用過久，因此出現了一些小缺點，剛好最進入手一台Fractal Design出產的DEFINE R4機殼，可以進行機殼的更換。至於Fractal Design這個廠商對資深電腦玩家因該都不陌生，如果不知道沒關西，我在這裡介紹一下，Fractal Design是瑞典的品牌，它販售的產品為機殼和電源供應器，而且機殼的設計幾乎都採用簡單、靜音、實用為特色。

舊機殼介紹

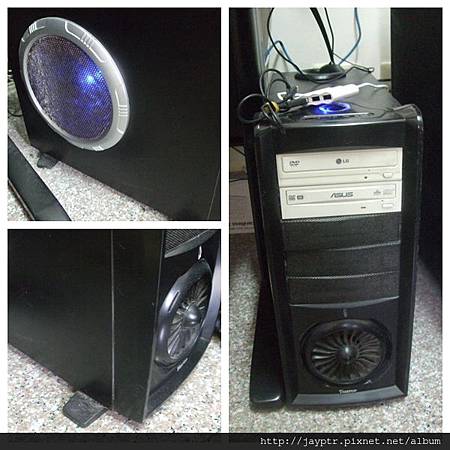

這是我目前用的機殼，側板有一個超大的25X25風扇，上置電源開關，底部有四個腳可以固定機殼。

這台機殼被使用了8年了，因此出現了幾個小缺點：

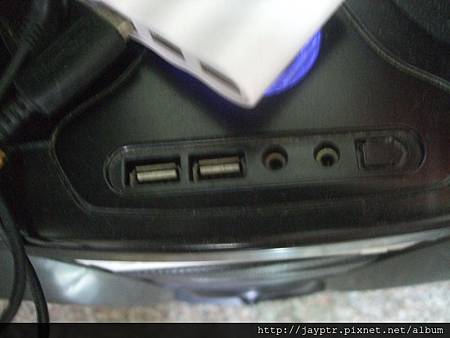

1. 前置孔底部的固定擋版斷了，所以前置輸出孔會左右晃動造成不好對準，因此要在使用USB和前置音源孔會比要麻煩一點。

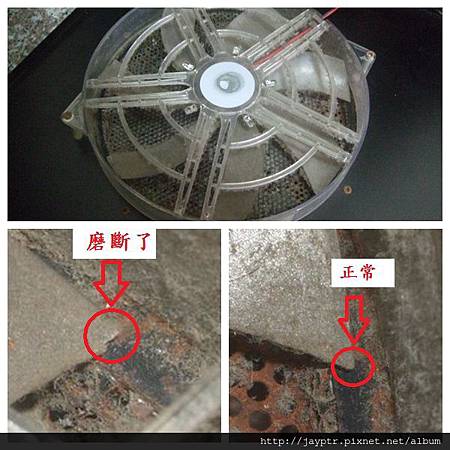

2. 機殼開機會有喀喀喀的聲音，因為側板25X25的大風扇不知道什麼原因部分葉片會打到風扇邊緣，造成部分葉片角被磨斷了。

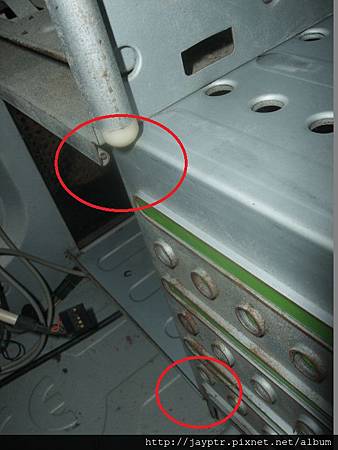

3. 這台機殼也可以把下方硬碟處抽出來，但是抽取箱與機殼銜接處是金屬製成，因為老舊造成不好抽換。

Fractal Design DEFINE R4機殼開箱

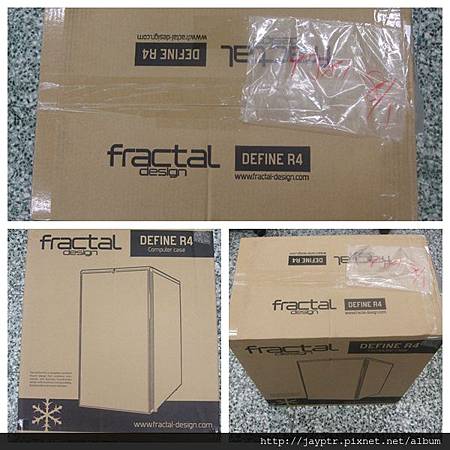

這是當入手的新機殼Fractal Design DEFINE R4

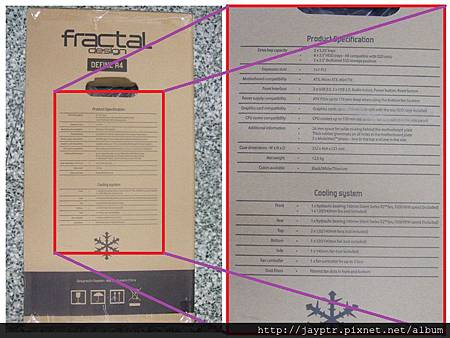

箱子側面有機殼規格和風扇的位置/規格。

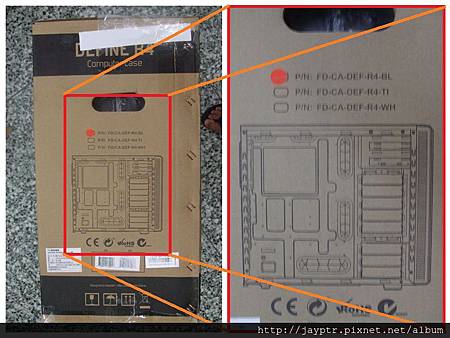

另外一面則是標示此機殼屬於黑色、黑白混色和白色，我這台屬於黑色，還有標是開側蓋後內部規格圖。

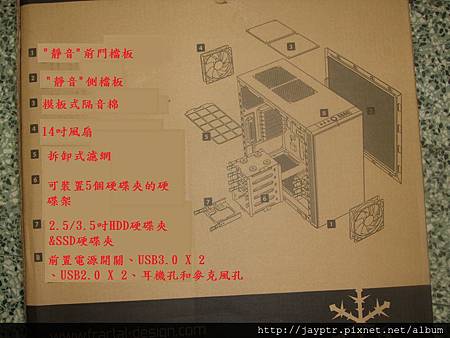

 這面是標示機殼的整架構。

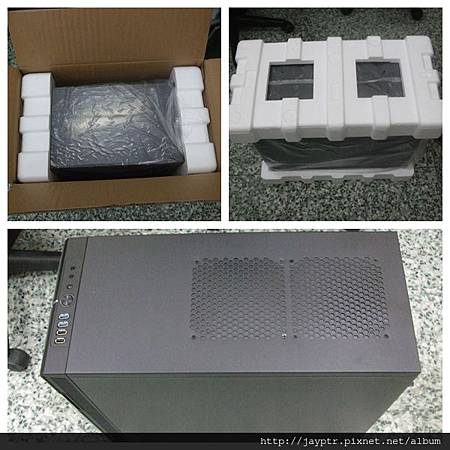

準備拆箱,，機殼上方有兩個散熱風扇孔。

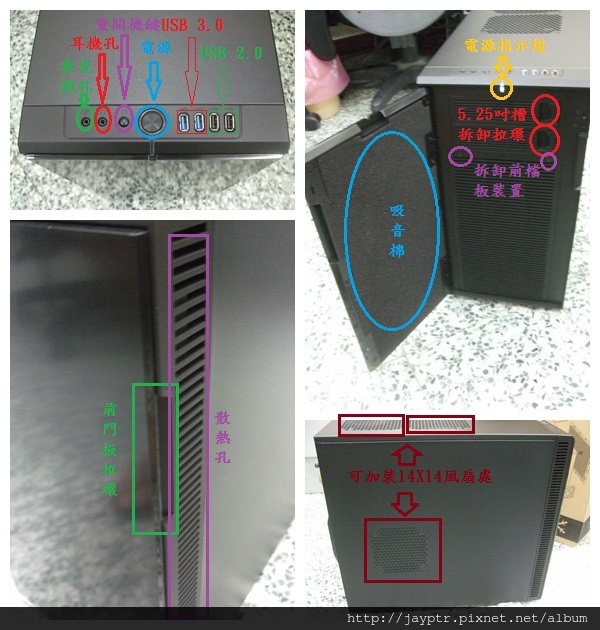

外機殼配置圖。

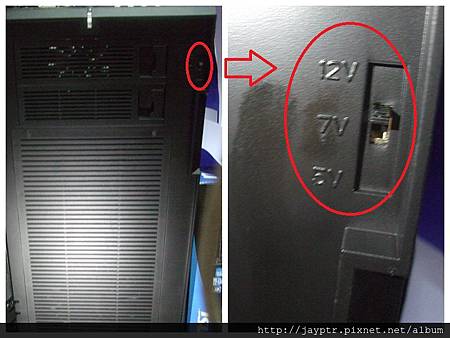

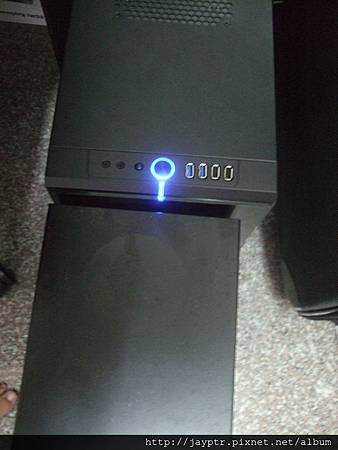

前檔板處有一個簡單的三段風扇控制器，分別以12V、7V和5V的轉速可選擇。

這台機殼可以不開側蓋就可以把前檔板給打開取出後方的濾網，這個設計挺方便的。

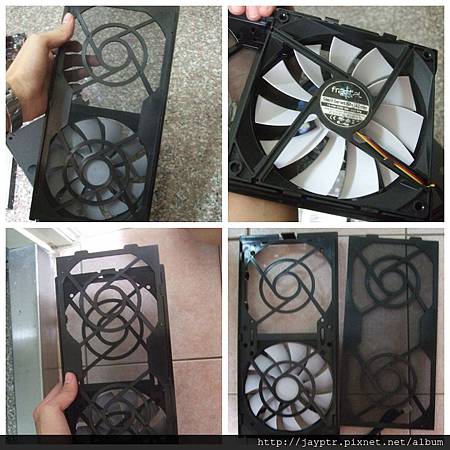

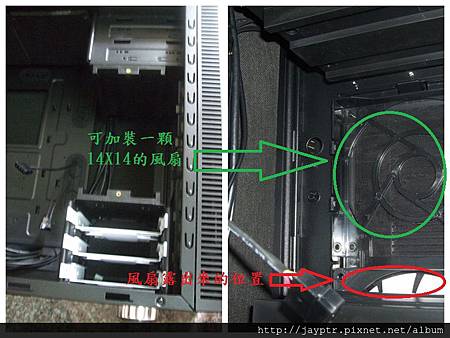

這邊忘了介紹前置的散熱，這邊給他補上，裡面可以裝兩個風扇模組，但是機殼只附上一個14X14風扇，使用者必須選購一個來裝。

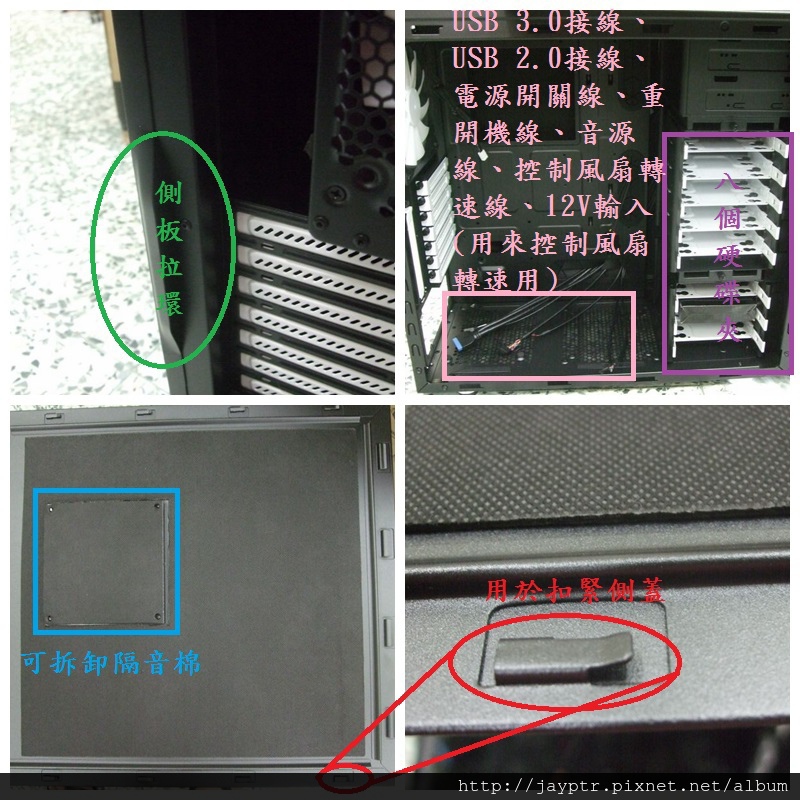

在主機後方有拉環方便使用者開啟側蓋，內部有8個硬碟夾、前置配置線、隔音棉模組。

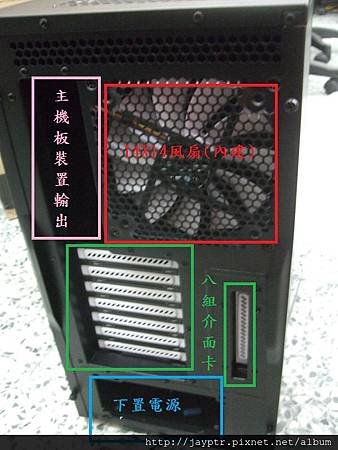

機殼後面配置。

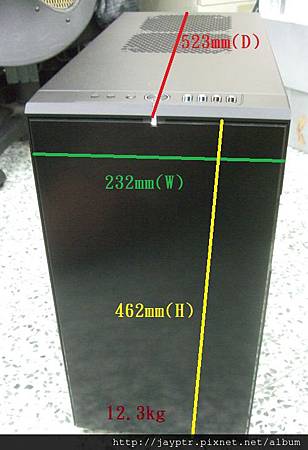

來幫這個機殼量量身高、體重，主機規格232X462X523mm(WXHXD)，重量12.3公斤。

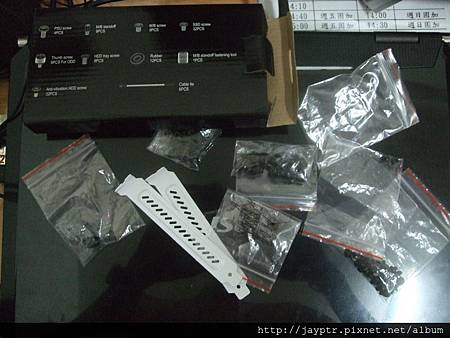

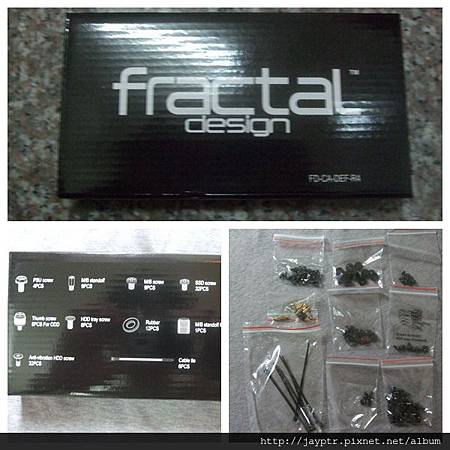

這是機殼附送的螺絲，內有7種不同的螺絲，盒子背面有說明每種螺絲的用途，還有一包12個的橡膠墊片以及6條束帶跟1個主機板支架螺絲固定的工具。

主機板支架螺絲固定的工具用法。

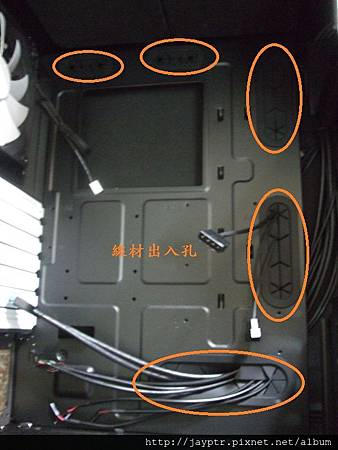

而且機殼有五處讓線材出入的孔，以方便讓線材往主機板後方跑。

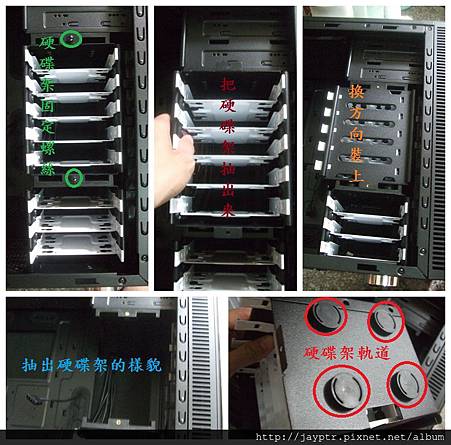

這台機殼中間那個硬碟架是可以換方向的。

在下方的硬碟架後方有內建配置的一顆14X14的風扇，綠色圓圈處自行選購14X14風扇來加裝。

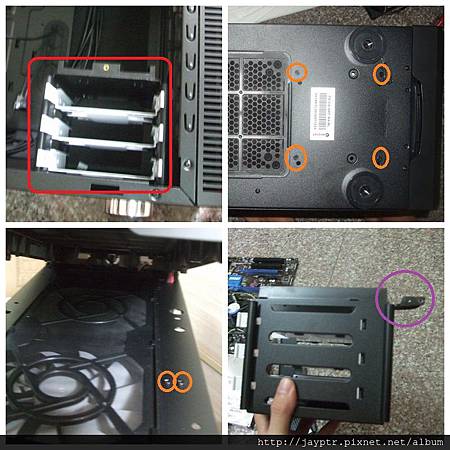

既然中間的硬碟架拆下來了，不知道為什麼會想去拆它下方的硬碟架(紅色框)，首先把固定用的6個螺絲解開(橘色圈)，終於把硬碟架拆下來了來研究一下，可以發現紫色圈這個支架，這個支架的用途很大，因為你硬碟只靠下方四顆螺絲鎖起來硬碟在快速運轉時讓硬碟架產生了左右晃動的問題，而這個支架就是用來防止硬碟左右晃動問題，而我本人就買過機殼中硬碟架只悍一面的機殼靠近前面板的那面卻沒悍，而我使用那台機殼後硬碟總是不到三個月左右就陣亡，那時候沒去注意只覺的運氣很背都買到不良品，過很久才發現硬碟架會有微震現象，找好去找鐵工幫忙把沒悍起的那邊悍起來就沒這個問題了。

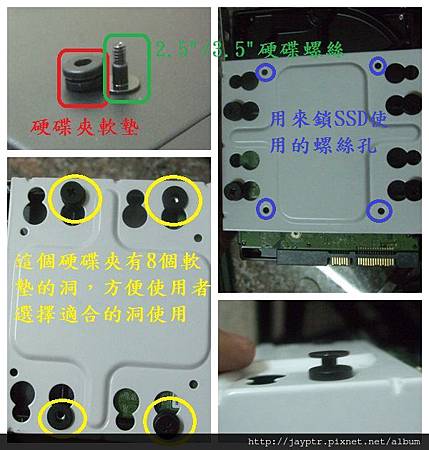

硬碟架介紹完當然是介紹硬碟夾摟，紅色框是每個硬碟夾上都會有的2.5/3.5吋硬碟所使用到的軟墊，綠色框則是鎖2.5/3.5吋硬碟的螺絲，軟墊中心的長度與螺絲平滑部分的長度是一置的，而硬碟架上有8個孔可以讓使用者方便調整硬碟螺絲孔的位置，紫色圈則是用來裝SSD的螺絲孔，讓使用者不必再幫SSD加裝SSD規格轉換成2.5吋規格的硬碟架即可安裝到硬碟夾中。

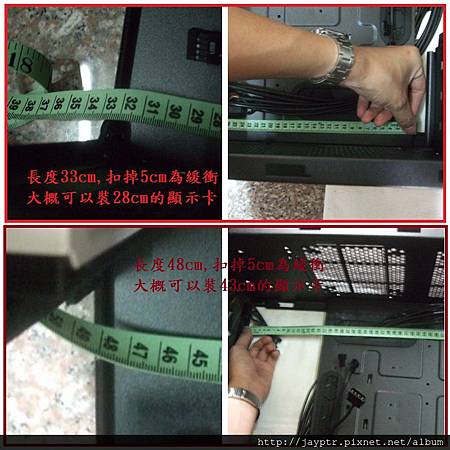

中間的硬碟架沒拆的話大概可以支援到28公分的顯示卡，如果有買到加長型顯示卡此機殼也是可以支援的，只要犧牲中間硬碟架不安裝(就等於少裝5顆硬碟的功能)，就可以裝43公分的顯示卡了。

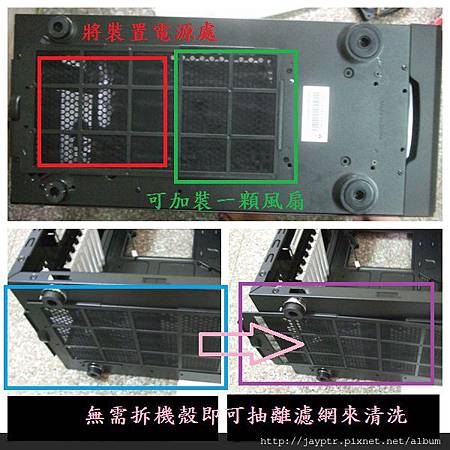

下方濾網可以面拆機殼即可抽換。

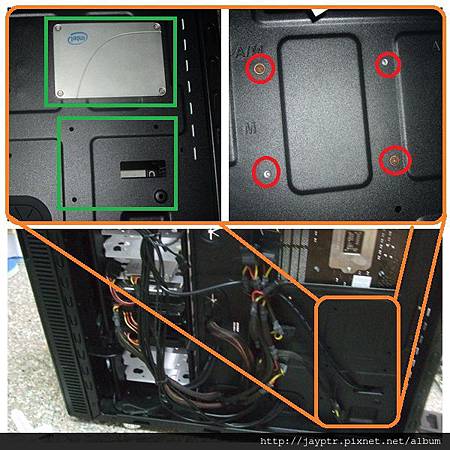

 在主機板後方還可以加裝兩顆SSD的設計(如綠色框位置)，紅色圈是用來鎖SSD的螺絲孔，這樣這台機殼最大可以支援到10顆硬碟跟2個5.25吋的裝置。

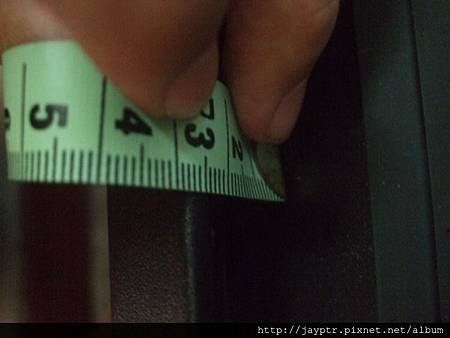

機殼當然要整線材會讓主機內部的具備有較好的散熱效果，而主機板背面的整線區域有26mm的空間可以方便整線，

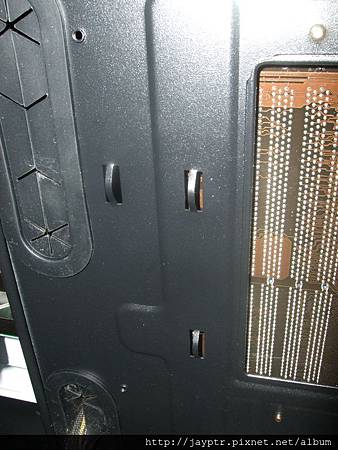

主機板背面還有用來固定線材的鐵環，可以使用綁束帶把線材固定在鐵環上。

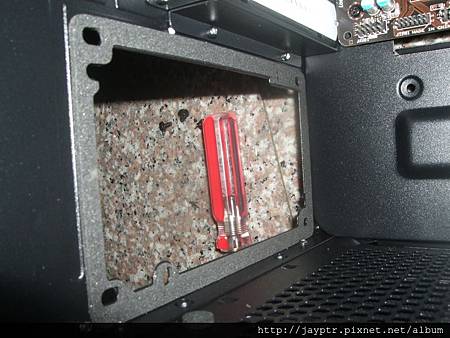

 電源供應器安裝的地方還有軟墊的設計。

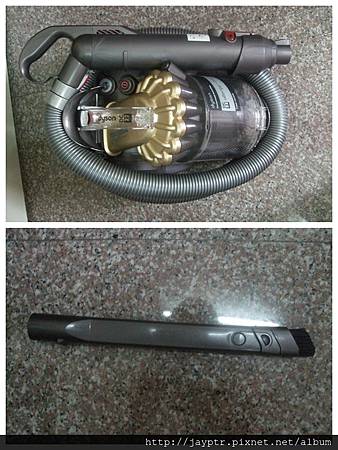

Fractal Design DEFINE R4都介紹差不多了，接下來是要清理一下灰塵舊機殼內的灰塵，因為手邊沒噴槍，只能夠用吸塵器處理。

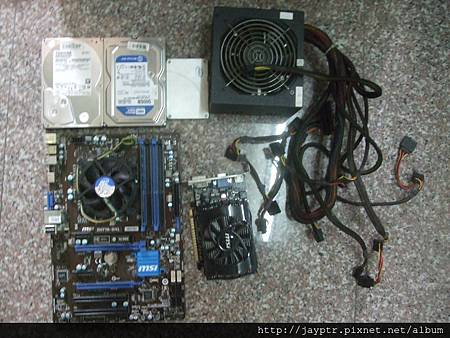

 把舊機殼上的零件拆下來，有主機板、電源供應器、3顆硬碟和顯示卡。

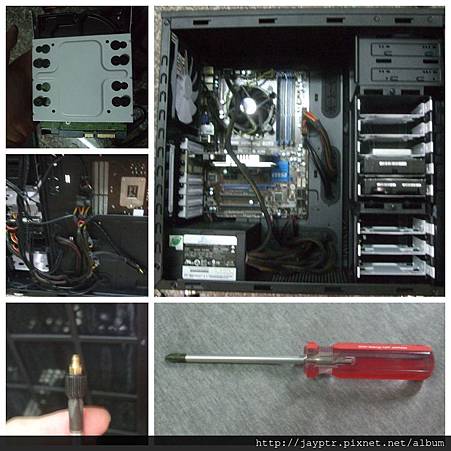

開始進行組裝。

組裝完成了，但是有多的螺絲怎麼辦，當然是裝回零件盒中，而零件盒大小剛好可以放入硬碟夾中(當初也是放在硬碟夾中的)，下次要的時候也不會找不到。

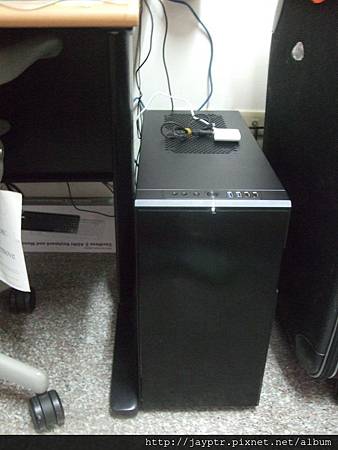

最後這台主機還蠻簡約樸實的感覺。

因為機殼是寄到學校別實驗室看到我以為我們買新伺服器，所要要來比較一下新舊機殼的大小差異，可以發現真的比較大了一點也。

小編的感想

Fractal Design DEFINE R4機殼機殼真的很棒，採用了大量的隔音棉來阻擋機殼內部的噪音，機殼空間大組裝容易，再組裝新機殼很多人都怕割到手，但是Fractal Design有對機殼邊緣進行處理，所以沒有割到手的風險，再抽換中間硬碟架時也不會卡卡的，Fractal Design DEFINE R4的機殼把電源供應器設計在下方也可以減少供應器造成震動的搖晃程度，散熱部分採用了煙囪式也可以加快散熱效果，硬碟夾的各數也相當充足，不會怕成本關西只給幾個而已。

但是這台這麼棒的機殼我覺得有兩個小缺點，這兩個小缺點能改善就更加完美了：

1. 調整風扇的控制器太陽春了。

2. 下方的濾網還是要把主機移出來才可以拆的到。
